Moduł analogowy SHELLY 0-30V dodatek do Shelly Pill

Moduł analogowy Shelly 0-30V (dodatek do Shelly The Pill)

Rozszerz możliwości urządzenia Shelly The Pill i zyskaj precyzyjny pomiar napięcia stałego do 30 V. Moduł pozwala monitorować czujniki analogowe oraz źródła zasilania pracujące w szerszym zakresie napięć niż oferuje wbudowany woltomierz The Pill. Obsługuje pomiar od 0 do 30 V DC, dzięki czemu sprawdza się między innymi przy monitorowaniu akumulatorów 4,2 V, 12 V i 24 V, zasilaczy oraz popularnych czujników analogowych 0–5 V. To praktyczne rozszerzenie dla osób budujących systemy automatyki, monitoringu i pomiarów opartych na Shelly The Pill.

Większy zakres pomiarowy dla nowych zastosowań

Standardowy zakres pomiarowy Shelly The Pill można rozszerzyć z wykorzystaniem modułu, co otwiera drogę do współpracy z wieloma urządzeniami i instalacjami niskonapięciowymi. Akcesorium umożliwia dokładny odczyt napięcia akumulatorów, zasilaczy oraz sygnałów z czujników analogowych, dzięki czemu łatwiej kontrolować stan instalacji i szybciej reagować na zmiany parametrów.

Idealny do czujników analogowych i systemów bateryjnych

Dodatek sprawdzi się zarówno w prostych projektach DIY, jak i bardziej wymagających instalacjach technicznych. Pozwala podłączyć popularne czujniki analogowe 0–5 V, takie jak czujniki wilgotności gleby, światła czy inne sensory generujące sygnał napięciowy. Równie dobrze nadaje się do monitorowania napięcia akumulatorów i systemów zasilania 3,7 V, 4,2 V, 12 V czy 24 V, umożliwiając bieżącą kontrolę ich pracy i szybką reakcję na spadki napięcia.

Dodatkowe wejścia i wyjścia dla większej elastyczności

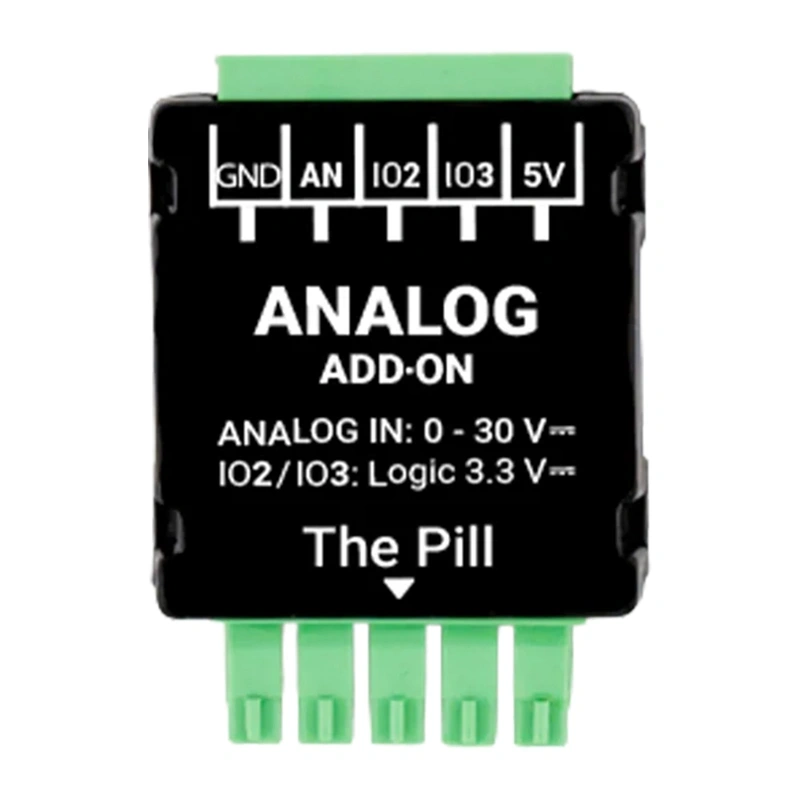

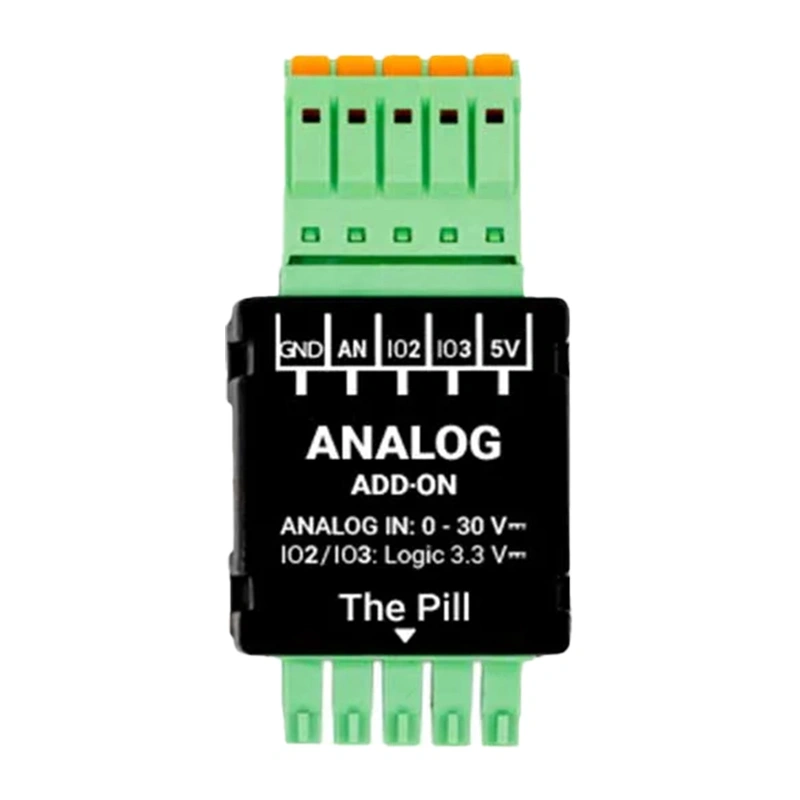

Oprócz wejścia analogowego moduł wyposażono w dwa konfigurowalne piny IO2 i IO3 pracujące z logiką 3,3 V. Mogą one pełnić funkcję wejść lub wyjść cyfrowych, co zwiększa możliwości rozbudowy projektu o dodatkowe elementy sterujące lub sygnały cyfrowe. Do dyspozycji pozostają również zaciski 5 V oraz GND, które mogą służyć do zasilania podłączonego czujnika lub urządzenia Shelly The Pill.

Łatwa integracja z Shelly The Pill

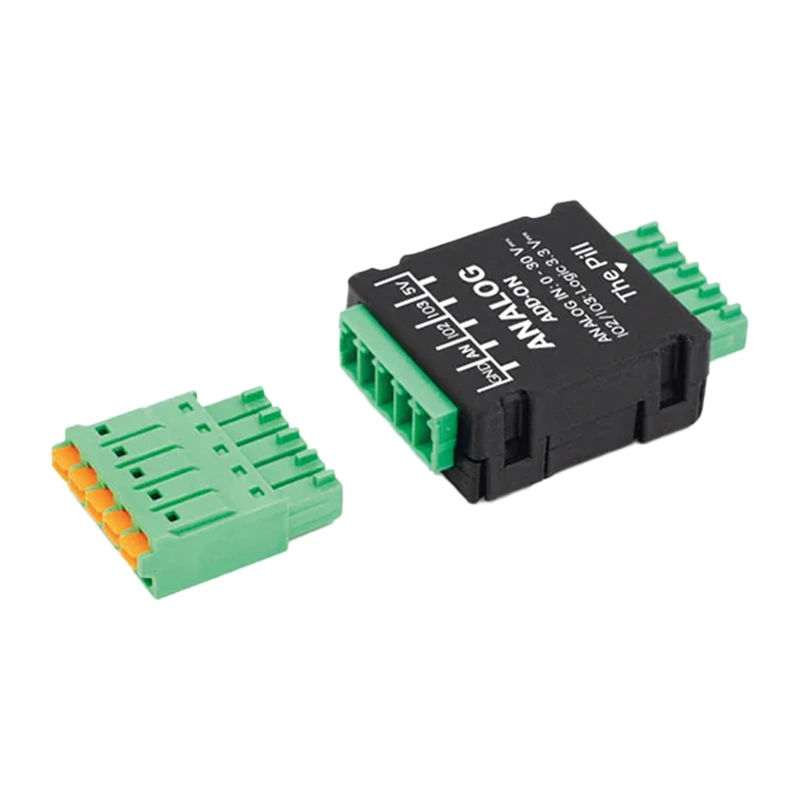

Moduł został zaprojektowany jako dedykowane rozszerzenie dla Shelly The Pill. Łączy się z urządzeniem za pośrednictwem dodatku 5-Terminal Add-on, który jest wymagany do jego montażu. Po rozszerzeniu możliwości The Pill może zbierać dane z podłączonych czujników analogowych i źródeł napięcia, umożliwiając ich wykorzystanie w automatyzacji, monitorowaniu oraz własnych projektach opartych na platformie Shelly.

Kompaktowa konstrukcja do instalacji niskonapięciowych

Niewielkie wymiary (36,5 × 26,5 × 11,5 mm) oraz waga wynosząca zaledwie 8 g ułatwiają montaż nawet tam, gdzie ilość dostępnego miejsca jest ograniczona. Moduł pracuje w temperaturze od 0°C do 40°C przy wilgotności 30–70% RH i może być wykorzystywany na wysokości do 2000 m n.p.m., dzięki czemu sprawdzi się w wielu zastosowaniach wewnętrznych.
