Oscyloskop przenośny FNIRSI DSO-TC4 3w1

FNIRSI

Koszt wysyłki: od 15,00 zł

Numer katalogowy: 53792-uniw

Kod producenta: DSO-TC4

Stan magazynowy:

Gwarancja: miesięcy

Waga: 0,43 kg

Cena: 269,00 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

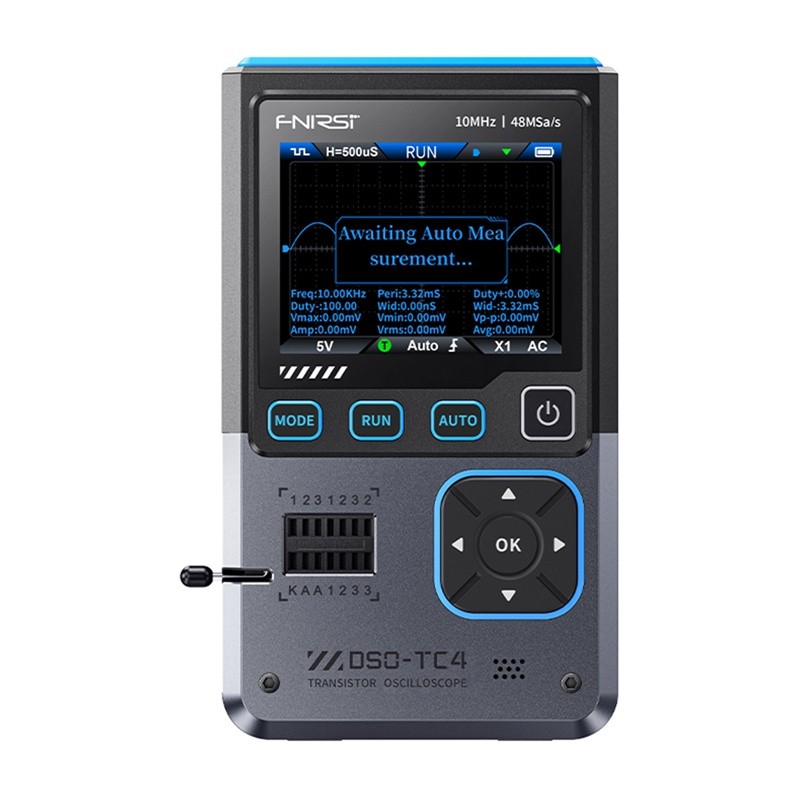

Przenośny mini oscyloskop 3w1 FNIRSI DSO-TC4

FNIRSI DSO-TC4 to urządzenie łączące trzy funkcje: oscyloskop cyfrowy, tester komponentów elektronicznych oraz generator sygnałów. Dzięki połączeniu analizy przebiegów z funkcją rozpoznawania elementów i testów sygnałowych sprawdzi się w zastosowaniach serwisowych. Ponadto funkcja inteligentnej ochrony przed przepaleniem (Anti-Burn) chroni układ wejściowy przed uszkodzeniem przy błędnym podłączeniu sond pomiarowych. Dzięki temu sprzęt jest bezpieczny w użyciu nawet dla mniej zaawansowanych użytkowników.

Mini oscyloskop leży na blacie roboczym.

Funkcje pomiarowe i analiza sygnałów

Urządzenie oferuje pasmo pomiarowe do 10 MHz oraz częstotliwość próbkowania 48 MSa/s. Umożliwia wyświetlanie przebiegów z dużą szczegółowością oraz dokładnością, co pozwala analizować sygnały napięciowe w czasie rzeczywistym. Dzięki 13 predefiniowanym formom przebiegów i częstotliwościom w zakresie 0–50 kHz (amplituda 0.1–3.0V), generator sygnałowy umożliwia symulację różnych warunków pracy układów.

Zdjęcie przedstawia zbliżenie na wyświeltacz oscyloskopu z wynikami pomiarów.

Rozbudowane możliwości testowania komponentów

Zintegrowany tester elementów rozpoznaje automatycznie diody, tranzystory (w tym MOSFET-y), rezystory, kondensatory i inne podzespoły pasywne oraz aktywne. Dzięki gniazdom testowym i inteligentnemu wykrywaniu elementów możliwa jest szybka diagnostyka i identyfikacja parametrów.

Zdjęcie przedstawia oparty o blat oscyloskop podłączony do laptopa.

Wygodna obsługa

Kolorowy ekran TFT o przekątnej 2,8 cala zapewnia czytelny odczyt danych i wykresów. Interfejs użytkownika obsługuje osiem języków, co ułatwia konfigurację urządzenia. Panel sterowania został zaprojektowany z myślą o szybkim dostępie do najważniejszych funkcji, takich jak tryb automatyczny, pauza, czy zmiana trybu pracy.

Na zdjęciu widoczny jest oscyloskop z ustawieniami na ekranie.

Łączność i zasilanie

Oscyloskop wyposażono w port USB-C do ładowania oraz transmisji danych. Możliwość eksportu przebiegów do komputera ułatwia dalszą analizę i archiwizację wyników. Wbudowany akumulator litowo-jonowy o pojemności 1500 mAh zapewnia długą pracę urządzenia, a tryb automatycznego uśpienia wydłuża czas działania między ładowaniami.

Zdjęcie przedstawia akumulator oscyloskopu o pojemności 1500 mAh.

W zestawie

oscyloskop
sonda P1600
zacisk krokodylkowy
3x haki testowe
instrukcja obsługi
kabel ładowania USB-C
adapter

Oscyloskop

Producent	Fnirsi
Model	DSO-TC4
Wyświetlacz	Kolorowy ekran TFT 2,8 cala
Podświetlenie	Regulacja jasności
Zasilanie	USB Type-C (5V/1A)
Akumulator	Litowo-jonowy 3.7V, 1500mAh
Języki	8 języków (m.in. chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski)
Wymiary	ok. 90×142×27,5 mm
Waga	186 g
Częstotliwość próbkowania w czasie rzeczywistym	48MSa/s
Pasmo analogowe	10 MHz
Impedancja wejściowa	1MΩ
Tryb sprzężenia	AC/DC
Zakres napięcia testowego	Sonda 1:1 – 80Vpp (±40V); Sonda 10:1 – 800Vpp (±400V)
Czułość pionowa	10mV/div–10V/div (zakres X1)
Przesunięcie pionowe	Regulowane z wskazaniem
Zakres podstawy czasu	50ns–20s
Tryby wyzwalania	Auto / Normalne / Pojedyncze
Rodzaj wyzwalania	Krawędź wznosząca, Krawędź opadająca
Poziom wyzwalania	Regulowany ze wskazaniem
Zamrożenie przebiegu	Tak (funkcja HOLD)
Automatyczny pomiar	wartości Max, Min, średnia, RMS, Vpp, częstotliwość, okres, współczynnik wypełnienia (duty cycle)

Tranzystory

Dioda	Zakres: Spadek napięcia <5V
Dioda Zenera	Zakres: 0,01–32V; napięcie przebicia wstecznego (obszar testowy K-A-A).
Tranzystory polowe (FET)	JFET – pomiar pojemności bramki (Cg), prądu Id przy Vgs oraz spadku napięcia na diodzie ochronnej (Uf); IGBT – pomiar prądu drenu przy Vgs, spadku napięcia na diodzie ochronnej (Uf); MOSFET – napięcie progowe (Vt), pojemność bramki (Cg), rezystancja dren-źródło (Rds), spadek napięcia na diodzie ochronnej (Uf).
Tyrystory (SCR)	Jednokierunkowe – napięcie wyzwalające <5V, poziom bramki; dwukierunkowe – prąd wyzwalający <6mA
Kondensatory	Zakres: 25pF–100mF, pomiar pojemności i współczynnika strat (Vloss)
Rezystory	Zakres: 0.01Ω–50MΩ
Induktor	Zakres: 10μH–1000μH

Generator Sygnału

Przebieg wyjściowy	Obsługuje 13 typów przebiegów
Częstotliwość kształtu fali	0–50 kHz
Współczynnik wypełnienia przebiegu	0–100%
Amplituda przebiegu	0.1–3.0V
