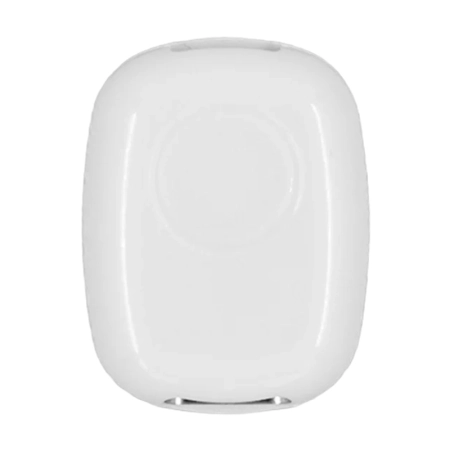

Uniwersalny czujnik Shelly The Pill WiFi/Bluetooth

Uniwersalny czujnik Shelly The Pill WiFi/Bluetooth

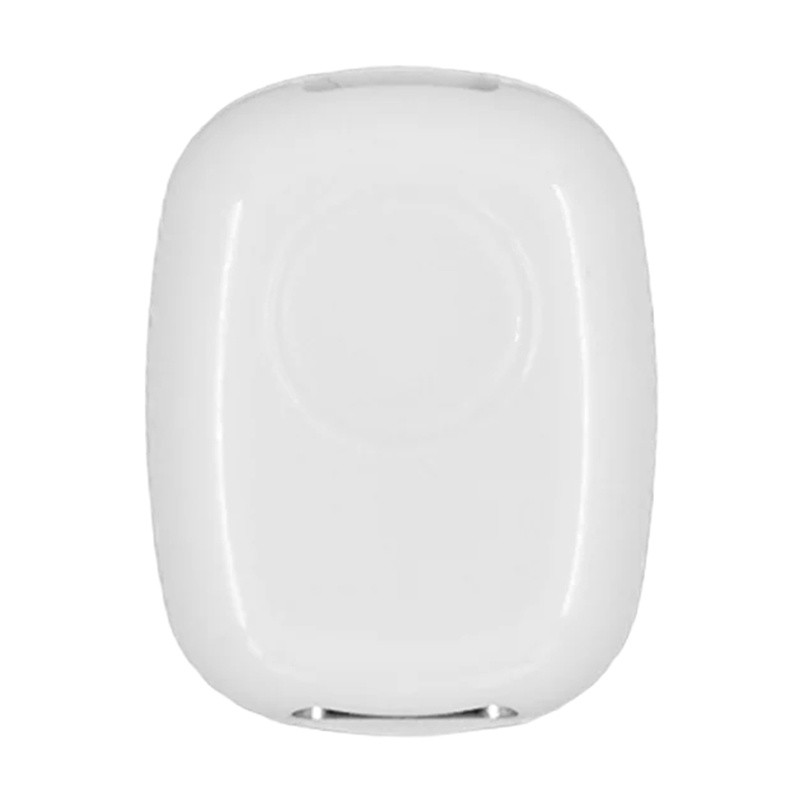

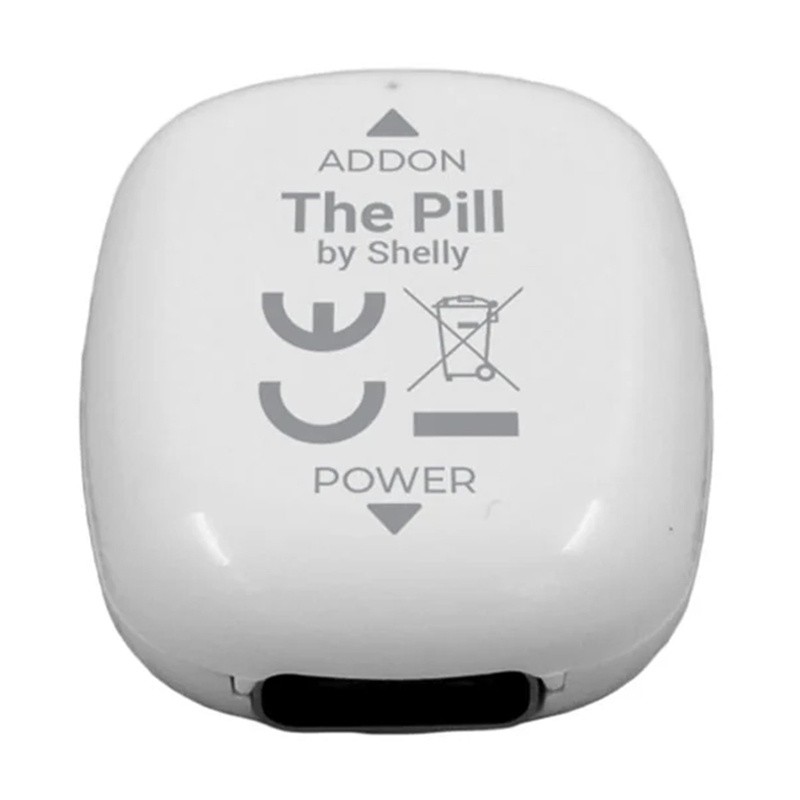

Shelly The Pill to kompaktowy moduł zaprojektowany do współpracy z czujnikami i systemami automatyki. Urządzenie umożliwia monitorowanie temperatury, wilgotności, napięcia oraz stanów cyfrowych, a dzięki trybom peryferyjnym współpracuje z czujnikami analogowymi i cyfrowymi. Zasilany przez USB-C może pracować w sposób ciągły w instalacjach technicznych i domowych. Niewielkie wymiary i podwójna łączność WiFi 2,4 GHz oraz Bluetooth BLE 4.2 pozwalają łatwo zintegrować je nawet w miejscach o ograniczonej przestrzeni.

Monitorowanie temperatury i wilgotności

Urządzenie działa w trybie plug and play z popularnymi czujnikami temperatury DS18B20 oraz temperatury i wilgotności DHT22. Obsługuje do pięciu sond DS18B20 jednocześnie, co pozwala monitorować kilka punktów pomiarowych w tym samym czasie. Sprawdza się przy kontroli temperatury w basenach, akwariach, zbiornikach wody czy systemach technicznych.

Rozbudowane opcje konfiguracji

Model oparty jest na mikrokontrolerze ESP32-C3 (8 MB Flash) i oferuje funkcje charakterystyczne dla platformy Shelly Gen3. Umożliwia tworzenie harmonogramów, korzystanie z webhooków, obsługę MQTT, szyfrowanie komunikacji oraz tworzenie własnych skryptów. Integracja z systemami zewnętrznymi możliwa jest przez MQTT, WebSocket lub HTTP, co pozwala na łatwe włączenie urządzenia do rozbudowanych systemów automatyki.

Różne tryby pracy

Shelly The Pill oferuje konfigurowalne tryby pracy wejść i wyjść cyfrowych oraz pomiar analogowy. Wejścia i wyjścia pracują w 3,3 V, a tryb cyfrowy można ustawić niezależnie jako wejście lub wyjście. Analogowy woltomierz wbudowany w urządzenie mierzy napięcie w zakresie 0–2,5 V, natomiast zewnętrzny moduł rozszerzeń umożliwia pomiar do 30 V DC. Dzięki temu urządzenie może współpracować z czujnikami drzwi, czujnikami ruchu, czujnikami zalania czy innymi prostymi sensorami cyfrowymi.

Rozszerzenia i kontrola obciążeń DC

Za pomocą dostępnych dodatków możliwe jest rozbudowanie funkcjonalności. Zewnętrzny moduł SSR umożliwia dwukanałowe sterowanie urządzeniami o niskim obciążeniu DC do 30 V / 300 mA, takimi jak wskaźniki LED, małe wentylatory czy elektrozawory. Moduł analogowy 0–30 V pozwala monitorować napięcia w systemach bateryjnych 3,7 V, 12 V lub 24 V.

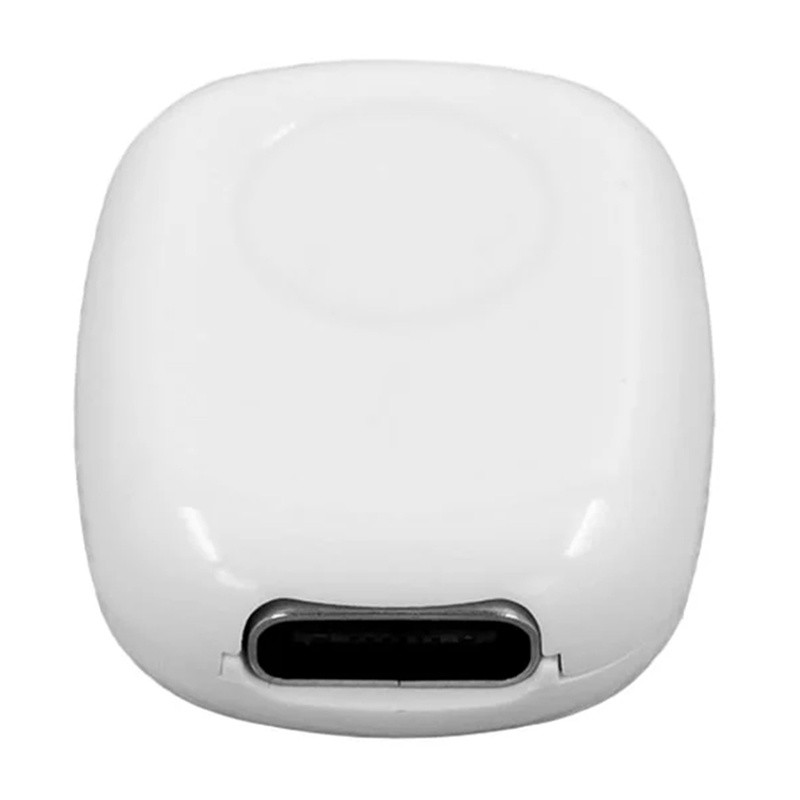

Kompaktowa konstrukcja i zasilanie USB-C

Obudowa o wymiarach 26 × 19,95 × 8,5 mm i wadze zaledwie 3 g pozwala zamontować urządzenie praktycznie w dowolnym miejscu. Zasilanie odbywa się przez port USB-C napięciem 5 V, a pobór mocy nie przekracza 1 W. Dzięki temu The Pill może pracować w instalacjach niskonapięciowych oraz systemach opartych na zasilaczach USB.

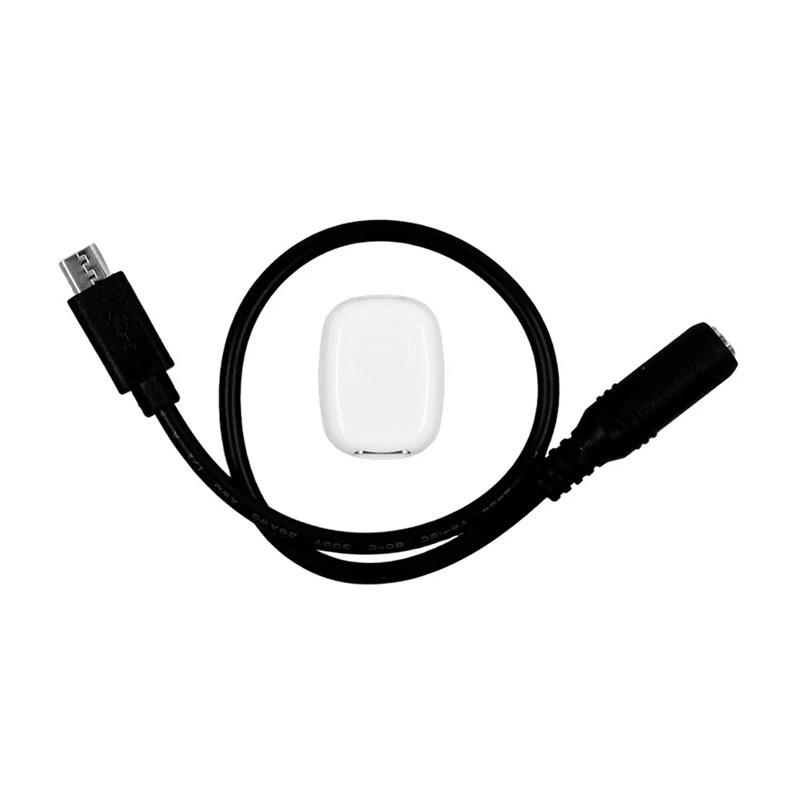

W zestawie

• czujnik
• kabel USB-C
